Radioblende selber bauen

Um einen 1-DIN Radio einbauen zu können, gibt es verschiedene
Möglichkeiten. Die einfachste scheint mir die Anfertigung einer
passenden Metallplatte als Halterung. Diese Methode funktioniert
bei mir seit Jahren und ist weit verbreitet.

Zuerst einmal brauchen wir eine Vorlage für den Rahmen.
Diese findet man hier zum Download --> *klick*
Diese Vorlage einfach ausdrucken (Druckgrösse 100% auswählen)
und auf dem Ausdruck die Masse kontrollieren. Wenn diese korrekt
sind, überträgt man die Vorlage auf ein dünnes aber stabiles Blech
und schneidet dieses aus. Dies macht auch ein Metallbauer im Auftrag.

Die fertig geschnittene Blende kann man dann mit Textilklebeband beziehen.
Diese Variante hält auch heissem Wetter stand und riecht nicht nach Farbe.

Ist die Blende fertig, schiebt man einfach den beim Radio mitgelieferten Rahmen
in die dafür vorgesehene Aussparung...

... und fixiert ihn mit den biegbaren Haltern die an jedem Rahmen zu finden sind.

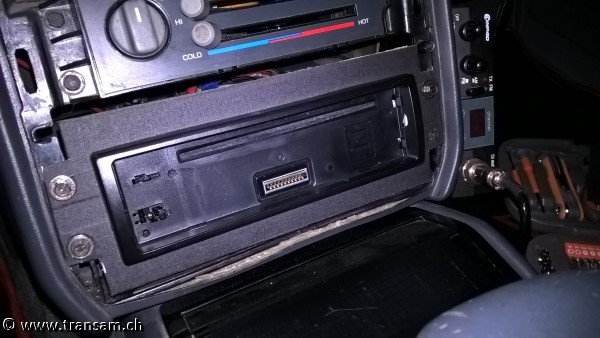

Das leere Fach in der Mittelkonsole verfügt über 2 Schraublöcher pro Seite.

Mit solchen oder ähnlichen Schrauben (erhältlich im Baumarkt) wird die Platte fixiert.

Vorsicht mit den Gewinden im Kunststoff! Nur handfest anziehen, sonst reissen diese aus.

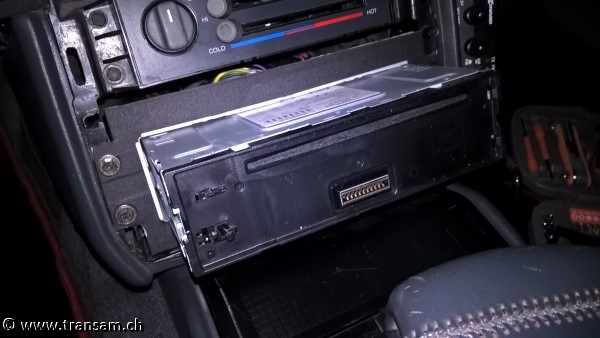

Kabel anschliessen und danach den Radio bis zum "Klick" einfahren und einrasten lassen.
Kabel: Es gibt bei eBay passende Adapterkabel. Alternativ kann man auch einen ISO-Stecker
mit den vorhandenen Kabeln verlöten. Im Zweifelsfall den Carhifi-Spezialisten machen lassen.

Danach den Zierrahmen montieren.

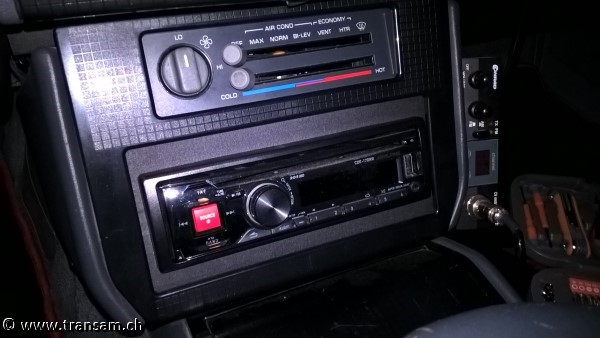

Erster Test mit der befestigen Frontblende. Zum Test unbedingt mal einen Sender speichern
und danach die Zündung ausschalten. Beim neu einschalten soll der Sender gespeichert
bleiben, sonst wurde die Dauerplus-Leitung falsch angeschlossen.

Danach die Radioblende wieder einklippsen (ohne Gewalt, Ersatz ist teuer).

Im Prinzip eine einfache Übung. Ich verwende grundsätzlich nur qualitativ gute Radios.
Alpine, JVC oder PIoneer haben sich bewährt. Bei einigen Geräten kann man sogar
die Farbe der Beleuchtung wählen. Passend zur Tachobeleuchtung. Von Billiggeräten
aus dem Discounter rate ich dringend ab! Diese halten nicht was sie versprechen.

Für Fragen stehe ich gerne zur Verfügung! info@transam.ch
